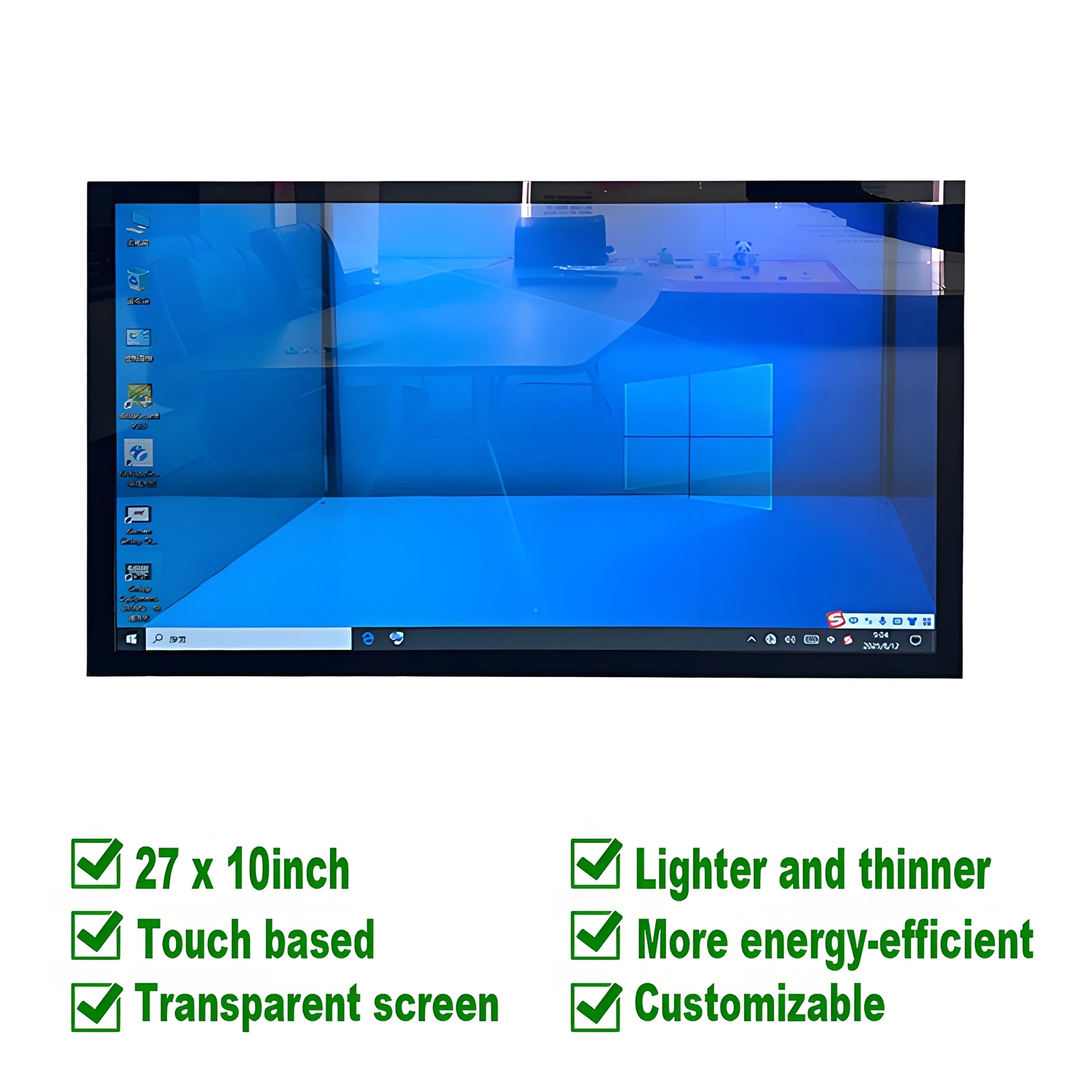

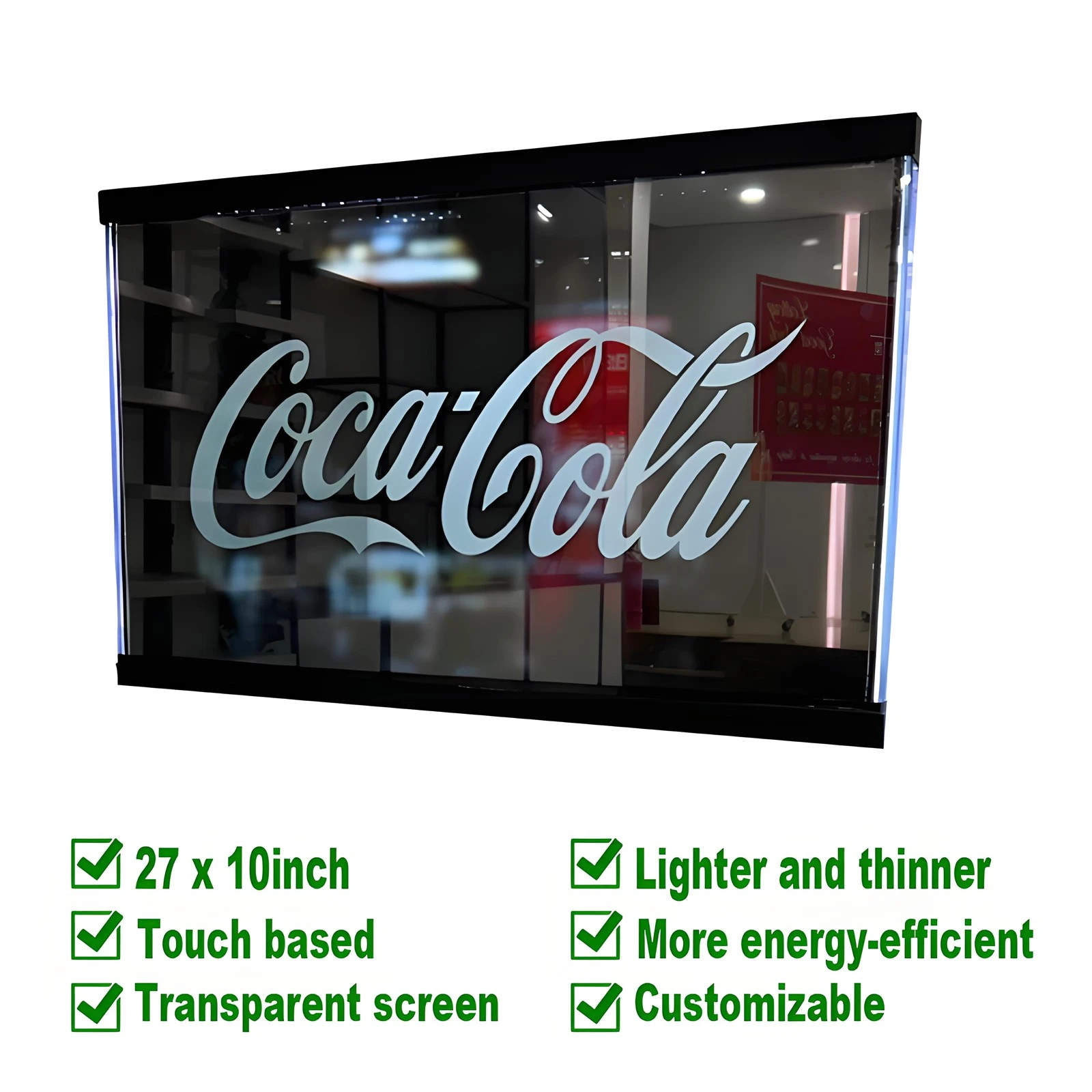

Het transparante touchscreen van 27 x 10 inch
Een revolutionaire vooruitgang in displaytechnologie, waarbij geavanceerde-transparante schermtechniek wordt gecombineerd met geavanceerde productieprocessen. Dit ultra-grootformaat transparante beeldscherm levert uitzonderlijke visuele prestaties met behoud van een lichttransmissie van 43%.
- Beschrijving Beschrijving Beschrijving

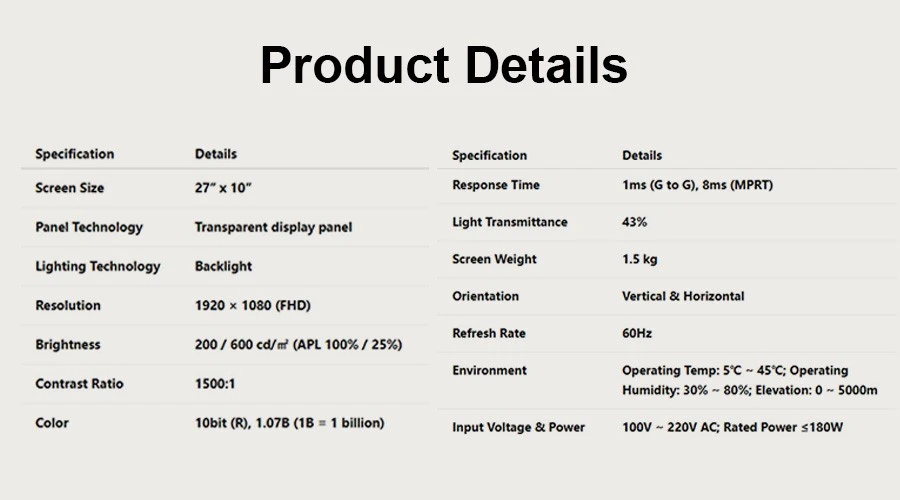

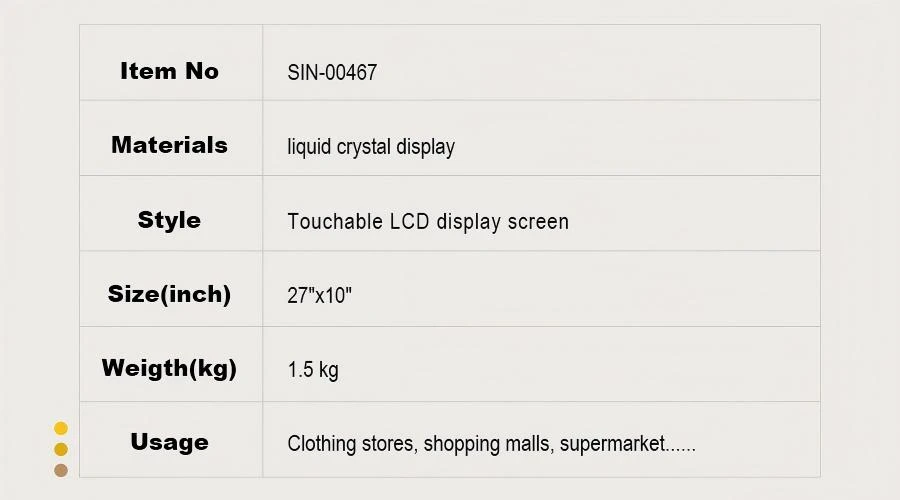

- Specificaties
- Functie
43% lichtdoorlatendheid
Optimaal evenwicht tussen zichtbaarheid en transparantie
Technische Architectuur & Paneelontwerp
Het transparante scherm maakt gebruik van geavanceerde paneeltechnologie die speciaal is ontwikkeld voor commerciële toepassingen. Met afmetingen van 27 inch breed bij 10 inch hoogte zorgt deze unieke beeldverhouding voor een optimale kijkervaring.

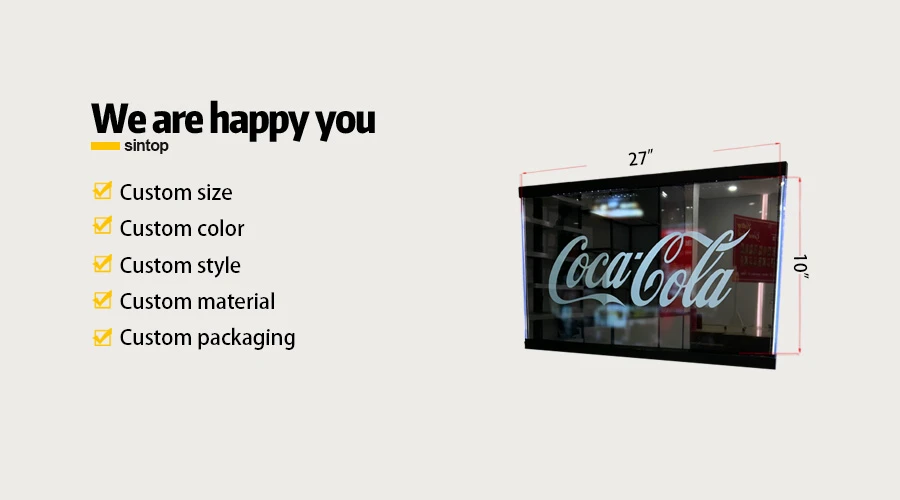

Afmetingen
27 inch breed bij 10 inch hoog, voor een optimale kijkervaring voor horizontale inhoudspresentatie.
Formaat Ultra-breed
Oplossing
De resolutie van 1920 x 1080 (Full HD) levert scherpe, gedetailleerde beelden die geschikt zijn voor diverse commerciële toepassingen.
Pixeldichtheid 81 ppi
Gewicht
Lichtgewicht constructie van slechts 1,5 kg, waardoor flexibele installatieopties mogelijk zijn zonder structurele versterking.
Installatie Veelzijdig
Helderheid
200 cd/m² bij 100% APL en 600 cd/m² bij 25% APL, waardoor zichtbaarheid onder verschillende lichtomstandigheden wordt gegarandeerd.
Aanpassing automatisch
Contrastverhouding
Uitzonderlijke contrastverhouding van 1500:1 zorgt voor superieure dieptewaarneming en beeldhelderheid.
Prestaties Toonaangevend in de sector
Kleurreproductie
10-bit-verwerking met ondersteuning voor 1,07 miljard kleuren voor levendige, levensechte-beeldreproductie.
Nauwkeurigheid Delta E Kleiner dan of gelijk aan 2,0

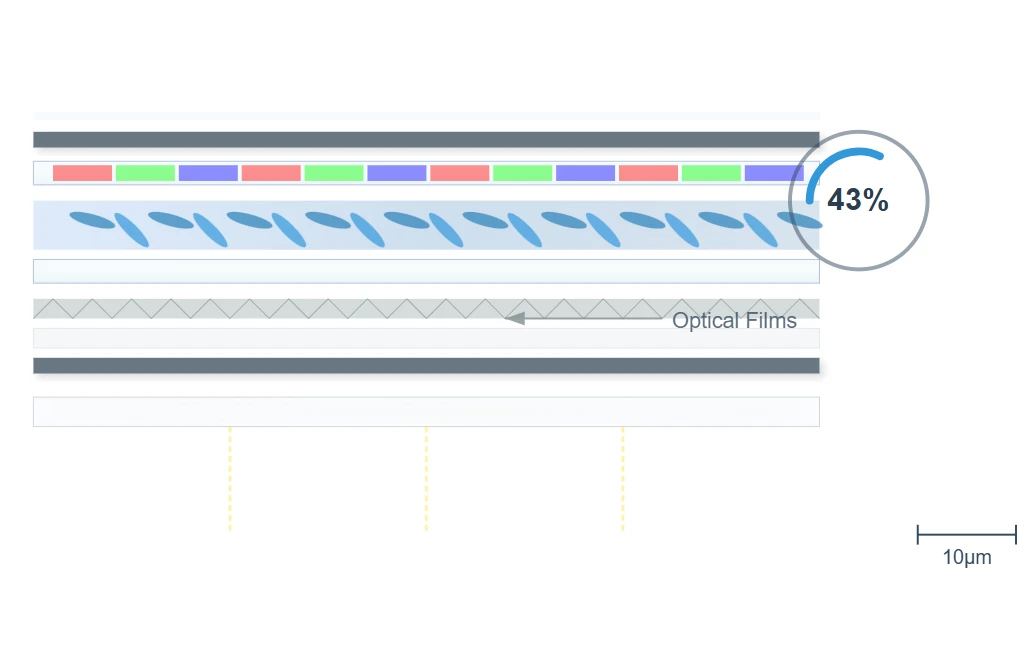

Technische precisie
De technische precisie achter dit transparante scherm omvat geavanceerde uitlijningstechnieken voor vloeibare kristallen die gelijktijdige lichttransmissie en beeldvorming mogelijk maken. De lichttransmissiecoëfficiënt van 43% vertegenwoordigt een optimaal evenwicht tussen zichtbaarheid en transparantie.
Deze balans, die wordt bereikt door nauwkeurig gekalibreerde achtergrondverlichtingsdistributie en geavanceerde optische filmstructuren, zorgt ervoor dat het scherm functioneel blijft met behoud van zijn transparante eigenschappen.
Uitmuntendheid in productieprocessen
De productie van dit transparante scherm omvat meerdere productiefasen met hoge-precisie, waardoor uitzonderlijke kwaliteit en prestaties worden gegarandeerd.

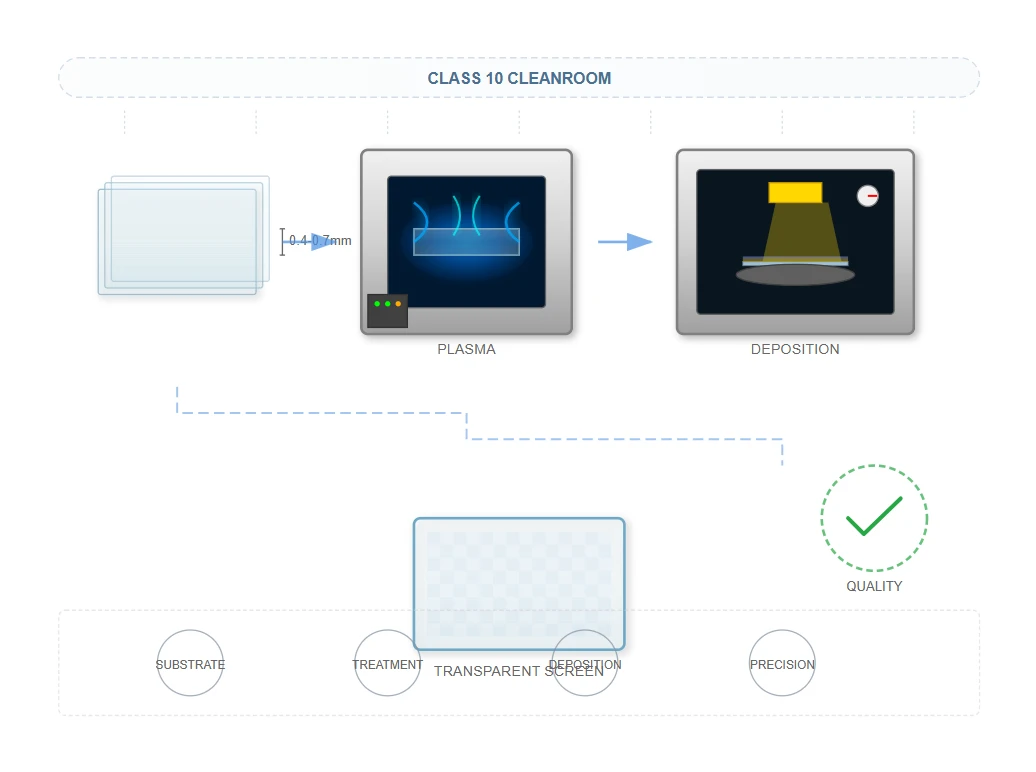

Reiniging en voorbereiding van het substraat
Het proces begint met de voorbereiding van het substraat met behulp van ultra-dunne glasmaterialen, doorgaans met een dikte van 0,4 mm tot 0,7 mm. Dit substraat ondergaat een plasmabehandeling om optimale hechtingseigenschappen te garanderen voor de daaropvolgende laagafzetting, alles in een klasse 10 cleanroomomgeving.

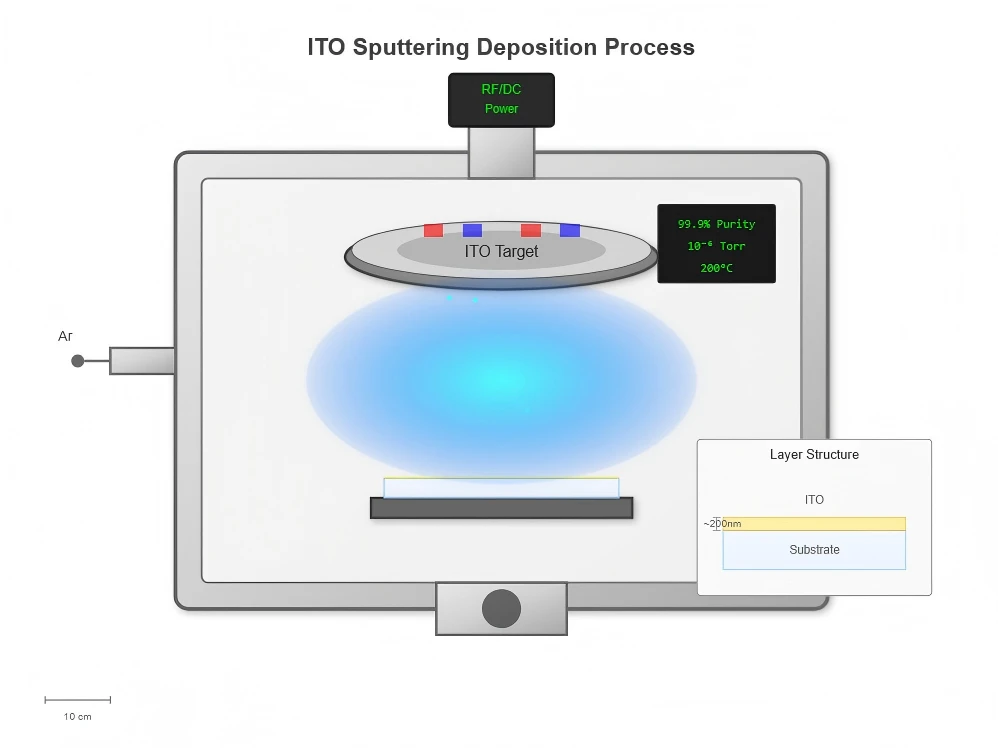

ITO-afzetting (indiumtinoxide).
Een sputterproces zet ITO met een zuiverheid van 99,9% af op het voorbereide substraat. Deze geleidende laag is essentieel voor zowel de displayfunctionaliteit als de aanraakgevoeligheid, en vereist nauwkeurige controle over de dikte en uniformiteit.

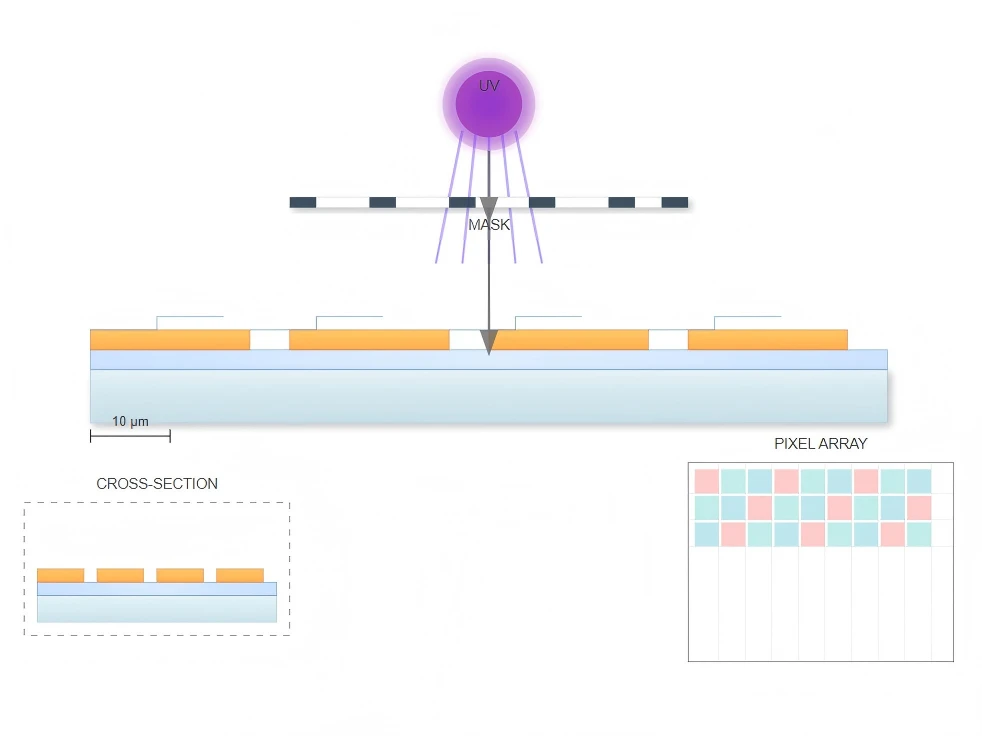

Fotolithografie-patronen
Sub{0}}micron-precieze uitlijning zorgt voor nauwkeurige patroonvorming van de ITO-laag. Dit fotolithografische proces creëert de precieze schakelingen die nodig zijn voor pixelactivering en aanraakdetectie, met toleranties gemeten in micrometers.

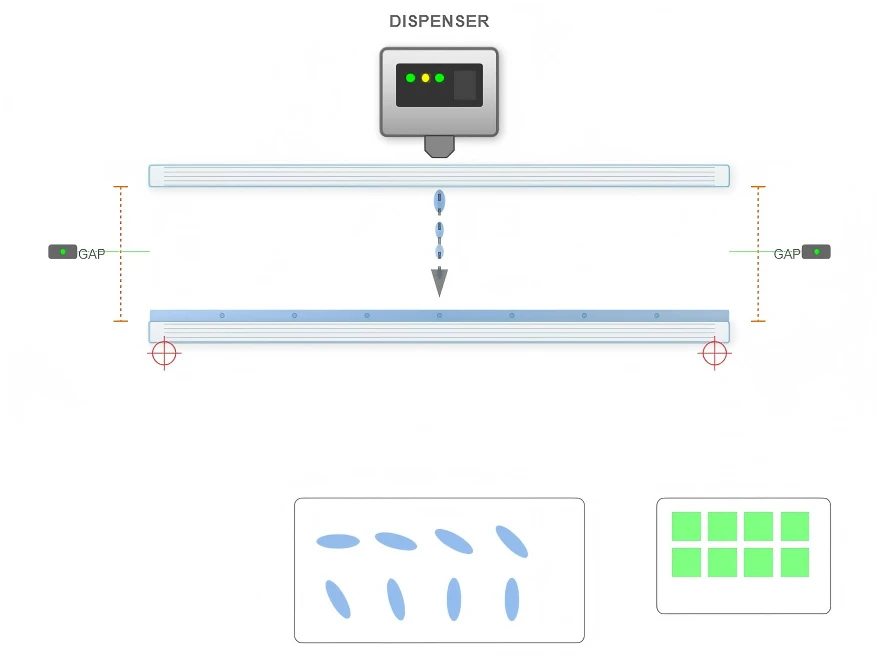

Vloeibare kristalcelassemblage
Geautomatiseerde doseersystemen brengen vloeibaar kristalmateriaal nauwkeurig aan tussen twee substraten. Deze cruciale stap vereist exacte controle over de afmetingen van de celopeningen om uniforme weergaveprestaties over het gehele paneeloppervlak te garanderen.
Polarisatietoepassing
Bij filmlaminering van optische-kwaliteit worden precisiepolarisatoren op beide zijden van de cel toegepast. Deze polarisatoren zijn essentieel voor het regelen van de lichttransmissie en het mogelijk maken van de transparante eigenschappen van het beeldscherm, terwijl de beeldkwaliteit behouden blijft.

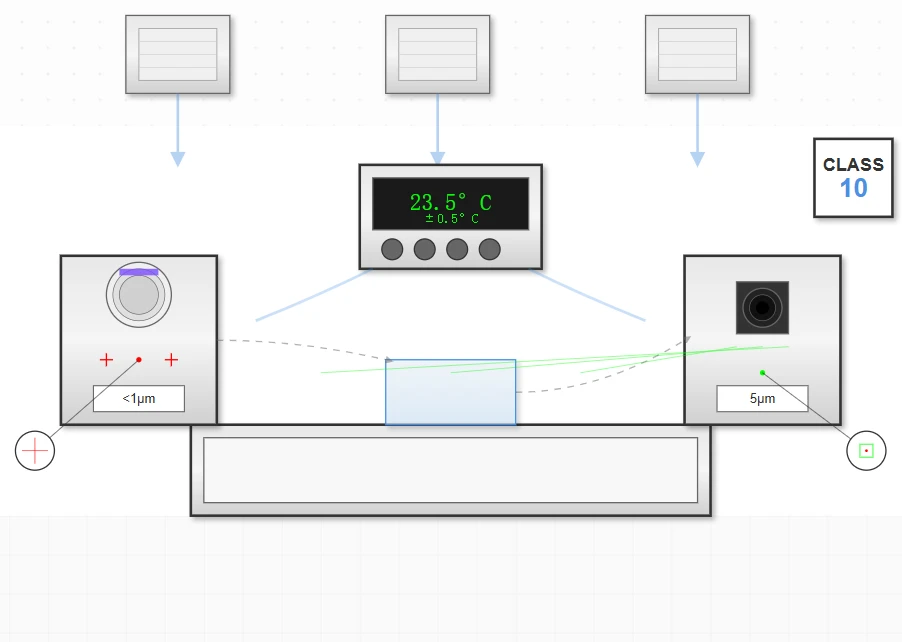

Vereisten voor productieprecisie
Voor de productie van transparante schermen zijn temperatuur-gecontroleerde omgevingen nodig die gedurende het hele proces een nauwkeurigheid van ±0,5 graden handhaven. Kwaliteitscontrolemaatregelen omvatten geautomatiseerde optische inspectiesystemen (AOI) die defecten zo klein als 5 micrometer kunnen detecteren.
Klasse 10 cleanroomomgeving voor kritieke fasen
Uitlijningsprecisie op sub-micronniveau voor fotolithografie
Geautomatiseerde optische inspectie voor defectdetectie
Temperatuurregeling met nauwkeurigheid van ±0,5 graden
Kwaliteitsborging en testprotocollen
Elk transparant touchscreen van 27 x 10 inch ondergaat uitgebreide testprotocollen die zijn ontworpen om de prestaties onder meerdere omgevingsomstandigheden te valideren.
Omgevingsspecificaties
Bedrijfstemperatuur
Minimaal 5 graden
Maximaal 45 graden
Vochtigheidstolerantie
Minimaal 30% RV
Maximaal 80% RV
Hoogtetolerantie
Tot 5.000 meter hoogte
Geen prestatieverlies op grote hoogte
Prestatievalidatietesten
Luminantie-uniformiteit
Testen op 121 meetpunten zorgen voor een consistente helderheid over het hele schermoppervlak.
Kleurgammaverificatie
Spectroradiometeranalyse bevestigt nauwkeurige kleurreproductie over het gehele weergavespectrum.
Kalibratie van aanraakrespons
Sub{0}}pixelnauwkeurigheidstesten zorgen voor nauwkeurige aanraakherkenning over het gehele schermoppervlak.
Versnelde verouderingstesten
Simulatie van een operationele levensduur van 50.000- uur om langdurige betrouwbaarheid in commerciële omgevingen te garanderen.
Trillingsbestendigheid
Testen volgens de IEC 60068-2-6-normen garanderen duurzaamheid tijdens transport en installatie.
Betrouwbaarheidstestresultaten
MTBF
60,000
uur
Temp-cycli
1,000
-20 graden tot +70 graden
Vochtigheidstest
500
uur
Trillingen
2G
10-500 Hz
Valproef
76 cm
overleven
Optische techniek en lichtbeheer
Geavanceerde achtergrondverlichtingstechnologie en nauwkeurig optisch ontwerp werken samen om de perfecte balans tussen transparantie en weergaveprestaties te bereiken.
Achtergrondverlichting technologie-integratie
Het transparante scherm maakt gebruik van geavanceerde edge{0}}lit LED-achtergrondverlichtingstechnologie die is geoptimaliseerd voor transparante weergavetoepassingen. Het achtergrondverlichtingssysteem maakt gebruik van hoog-efficiënte LED's met een lichtopbrengst van meer dan 150 lumen per watt.
Efficiëntie van stroomverbruik
Minder dan of gelijk aan 180W
Nominaal energieverbruik en tegelijkertijd hoogwaardige weergaveprestaties over het gehele weergavegebied van 27" x 10".
Optische ontwerpkenmerken
- Micro-gestructureerde lichtgeleidingsplaten (LGP) door middel van precisiespuitgieten
- Strategisch gepositioneerde extractiepatronen (15-45 dots per cm²)
- Uniforme lichtverdeling over het gehele displayoppervlak
- High-efficiency LEDs with >150 lumen per watt rendement

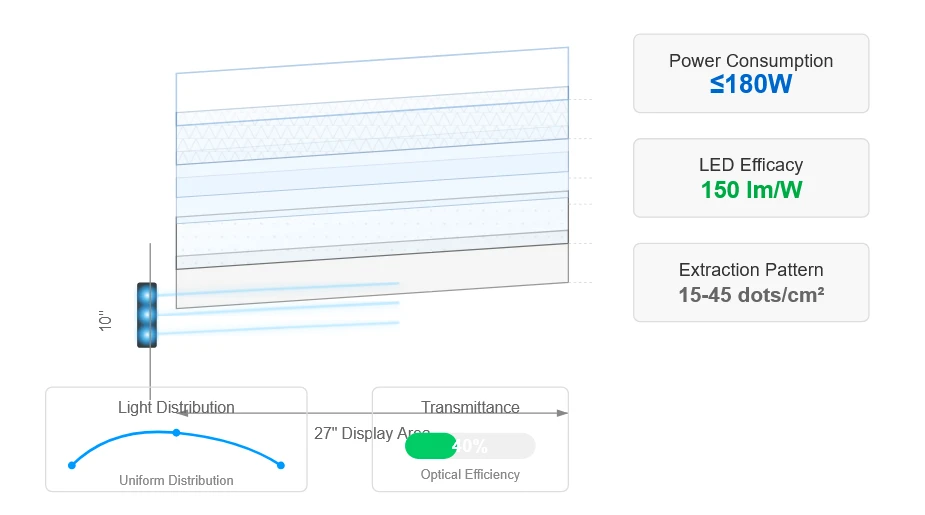

Configuratie van optische stapel
Reflectorlaag 98% reflectiviteit
Lichtgeleidingsplaat PMMA met micro-stippen
Diffusiefilms met dubbele-laag
Helderheidsverbetering Prismastructuur
Beschermende lagen Anti-reflectie
Onderzoeksvalidatie
"Geavanceerde transparante weergavetechnologieën laten aanzienlijke verbeteringen zien in de optische efficiëntie bij het gebruik van gestructureerde lichtbeheersystemen, waarbij transmissiewaarden van meer dan 40% worden bereikt, terwijl de helderheidsniveaus van het scherm vergelijkbaar blijven met die van conventionele LCD-panelen."
Bron: Chen, L., Wang, M., & Zhang, Y. (2023). Optische engineering in transparante displaysystemen. Journal of Display Technology, 19(4), 234-247. DOI: 10.1109/JDT.2023.3156789
Kleurwetenschap en beeldverwerking
Geavanceerde kleurverwerkingsmogelijkheden zorgen voor levendige, nauwkeurige kleuren, ongeacht de achtergrondomstandigheden of kijkomgevingen.
10-bits kleurverwerking
Het transparante displaypaneel beschikt over geavanceerde kleurverwerkingsmogelijkheden die een kleurdiepte van 10 bits over de rode, groene en blauwe kanalen ondersteunen. Deze configuratie maakt reproductie van 1,07 miljard verschillende kleuren mogelijk.
Dit overtreft aanzienlijk de standaard 8-bits beeldschermen die slechts 16,7 miljoen kleuren ondersteunen, waardoor een veel breder scala aan kleurexpressie en vloeiendere kleurovergangen wordt geboden.
Pijplijn voor kleurverwerking
De kleurverwerkingspijplijn maakt gebruik van geavanceerde gammacorrectie-algoritmen die speciaal zijn gekalibreerd voor transparante schermtoepassingen. Deze algoritmen compenseren de unieke optische kenmerken die door het transparante substraat worden geïntroduceerd.
Het resultaat is een nauwkeurige kleurreproductie, ongeacht de achtergrondomstandigheden, waardoor consistente prestaties in verschillende installatieomgevingen worden gegarandeerd.
Vergelijking van kleurdiepte
8-bits standaard
16.7M
Kleuren
10-bit (ons beeldscherm)
1.07B
Kleuren
Kleurprestatiestatistieken
sRGB-dekking
Kleurruimte99.2%
Bijna-volledige dekking van de standaard webkleurruimte, waardoor een nauwkeurige kleurweergave voor digitale inhoud wordt gegarandeerd.
Adobe RGB-dekking
Professioneel gamma87.5%
Uitstekende dekking van de uitgebreide professionele kleurruimte die wordt gebruikt in fotografie en design.
Kleurnauwkeurigheid
Kleiner dan of gelijk aan 2,0
Delta E
Professionele standaard voor kleurnauwkeurigheid
Voldoet aan professionele normen voor kleurnauwkeurigheid en zorgt ervoor dat kleuren worden weergegeven zoals bedoeld door makers van inhoud.
Kleuruniformiteit
Minder dan of gelijk aan 5%
Variatie
Over het hele paneel
Minimale kleurvariatie over het schermoppervlak voor een consistente kijkervaring vanuit elke hoek.
Optimalisatie van de responstijd
Hoge-snelheid vloeibare kristaltechnologie zorgt voor vloeiende bewegingen en minimale onscherpte voor dynamische inhoud.

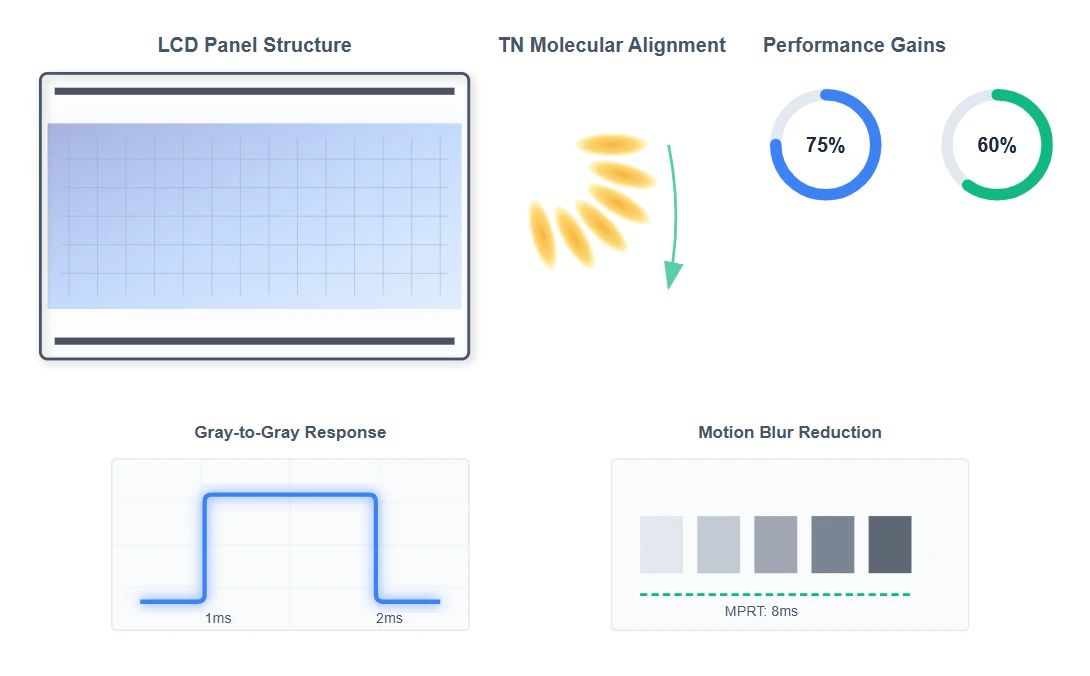

Snelle-liquid crystal-technologie
De responstijd van 1 ms grijs-tot-grijs die wordt bereikt in dit transparante scherm is het resultaat van een eigen vloeibare kristalformulering en geavanceerde optimalisatie van de celafstand.
Specificaties responstijd
Reactietijd grijs-naar-grijs 1 ms
Maakt snelle pixelovergangen tussen grijstinten mogelijk, waardoor bewegingsartefacten in snel-bewegende inhoud worden verminderd.
Responstijd voor bewegende beelden (MPRT) 8 ms
Meet waargenomen bewegingsonscherpte via gesynchroniseerde backlight-scantechnieken.
Technologische voordelen
Twisted nematic (TN)-eigenschappen verbeterd met polymeerstabilisatie
60% reductie in moleculaire schakeltijden vergeleken met standaard VA-panelen
75% vermindering van waargenomen bewegingsartefacten door geavanceerde MPRT-implementatie
Ideale prestaties voor dynamische inhoudspresentatie in commerciële omgevingen
Energiebeheer en efficiëntie
Geavanceerde energieoptimalisatiestrategieën zorgen voor hoge prestaties met behoud van een efficiënt energieverbruik.
Stroomverbruik
Minder dan of gelijk aan 180W
Nominaal verbruik bij volledige helderheid
Ingangsspanning
100-220V
Wereldwijde AC-compatibiliteit
Vermogensfactor
>0.95
Actieve PFC-efficiëntie
Strategieën voor energieoptimalisatie
Dynamische achtergrondverlichting
Past de intensiteit van de achtergrondverlichting aan op basis van de helderheid van de inhoud, waardoor het stroomverbruik voor donkere scènes wordt verminderd.
Adaptieve helderheid
Past zich automatisch aan het omgevingslicht aan, waardoor de zichtbaarheid wordt geoptimaliseerd en tegelijkertijd energie wordt bespaard.
Inhoudsanalyse
Intelligente vermogensschaling op basis van de complexiteit van de inhoud en bewegingskenmerken.
Wereldwijde compatibiliteit
Door het grote spanningsbereik is er geen extra stroomconditioneringsapparatuur nodig.

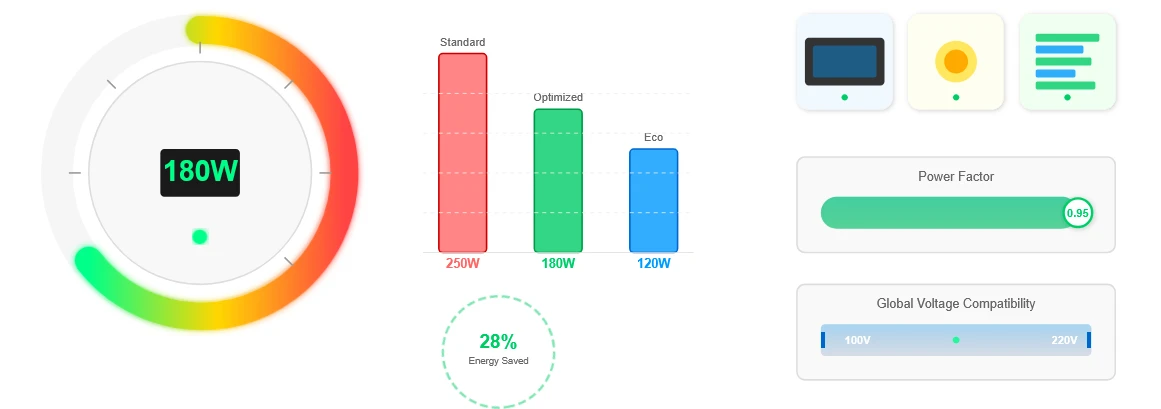

Vergelijking van energieverbruik
Toepassingen en integratiemogelijkheden
Het transparante aanraakscherm van 27 x 10 inch blinkt uit in toepassingen die gelijktijdige weergavefunctionaliteit en zichtbaarheid op de achtergrond vereisen.

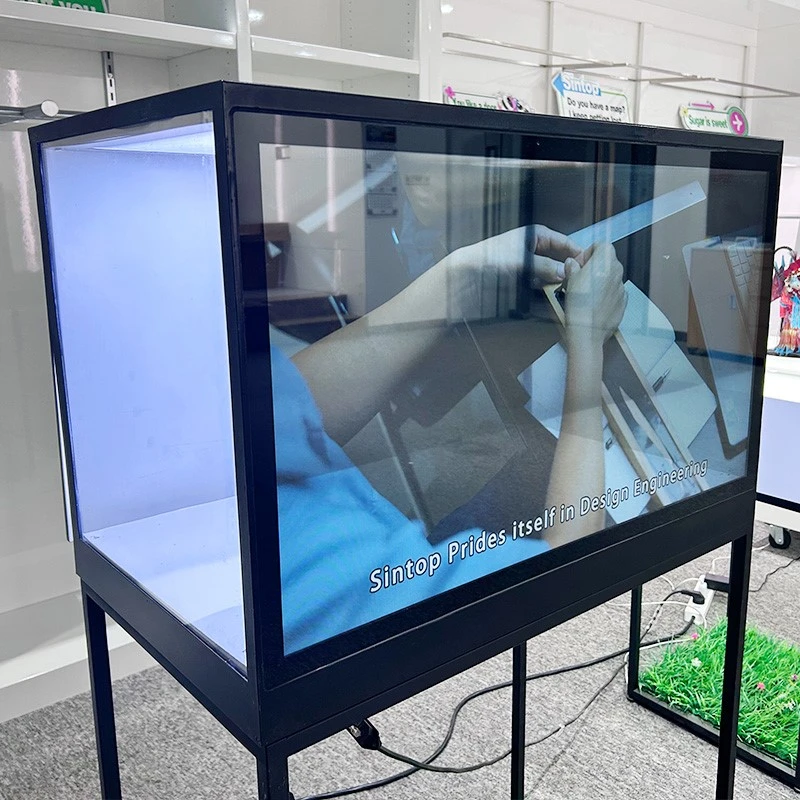

Detailhandelsvitrines
Verbeter productdisplays met interactieve digitale inhoud terwijl de zichtbaarheid van de daadwerkelijke producten behouden blijft.
Museumtentoonstellingen
Bied een interactieve informatie-overlay met behoud van de zichtbaarheid van artefacten en tentoonstellingen.
Automotive-displays
Breng voertuigkenmerken onder de aandacht met interactieve overlays, terwijl de zichtbaarheid van het voertuig zelf behouden blijft.
Architectonisch
Integreer in bouwelementen voor zowel informatieweergave als behoud van visuele transparantie.
Integratiespecificaties
Montage opties
Veelzijdige montageoplossingen voor verschillende installatiescenario's:
VESA-compatibele bevestigingspunten
Op maat gemaakte montagebeugels beschikbaar
Wand-, plafond- en vrijstaande opties
Oriëntatie Flexibiliteit
Het display kan in meerdere richtingen worden geïnstalleerd:
Horizontale (liggende) oriëntatie
Verticale (portret) oriëntatie
Aangepaste rotatie-instellingen beschikbaar
Touch-technologie
Geavanceerde aanraakmogelijkheden voor interactieve toepassingen:
Geprojecteerde capacitieve aanraaktechnologie
10-punts multi-touch-ondersteuning
Aanraaknauwkeurigheid van minder dan- millimeter
Water- en stofbestendig ontwerp
Connectiviteit en controle
Uitgebreide interface-opties:
HDMI, DisplayPort, USB-C met stroomvoorziening
RS-232- en TCP/IP-netwerkbeheer
API voor integratie met besturingssystemen

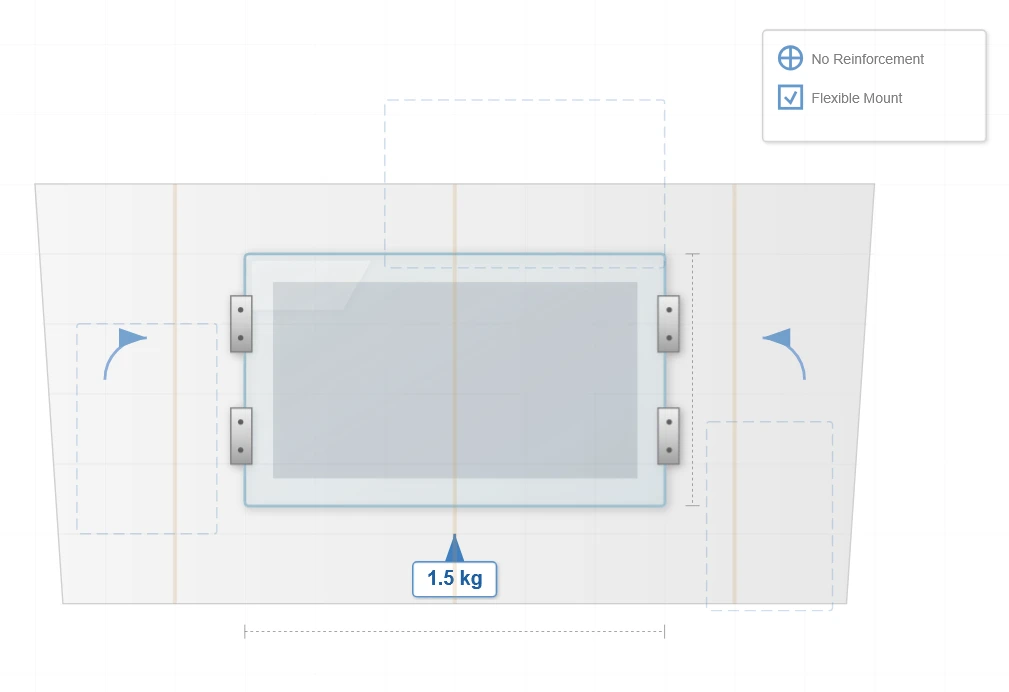

Installatieflexibiliteit
Het paneelgewicht van 1,5 kg maakt wandmontage-zonder verstevigingsvereisten mogelijk in de meeste commerciële bouwomgevingen. Gecombineerd met veelzijdige montagemogelijkheden en oriëntatieflexibiliteit kan dit transparante display naadloos worden geïntegreerd in diverse architectonische en commerciële ruimtes.
