ESL-afmetingen: hoe de cijfers er in de praktijk uitzien
Elektronische schaprandlabelszijn gedimensioneerd op schermdiagonaal, dezelfde conventie die wordt gebruikt voor monitoren en telefoons. Het assortiment van Legoyo loopt van 1,53 inch aan de compacte kant tot 9,7 inch voor grotere promotieformaten.
Het cijfer dat de meeste retailers als eerste willen islichaamsdiepte- hoe ver het etiket naar buiten uitsteekt vanaf de plankzijde. Hier zijn de afmetingen van het hele assortiment, inclusief Legoyo's geverifieerde specificaties voor het 4,2-inch model:
| Schermgrootte | Etiketbreedte | Etikethoogte | Lichaamsdiepte | Typische toepassing |
|---|---|---|---|---|
| 1.53" | ~48mm | ~33 mm | 8–10 mm | Apotheek, cosmetica, smalle planken |
| 2.13" | ~72mm | ~38 mm | 8–10 mm | Kruidenierswinkels met een hoge-dichtheid en kruidenwinkels |
| 2.66" | ~84 mm | ~43 mm | 9–11 mm | Gemakswinkels, click & collect |
| 4.2" ✓ | 97,4 mm | 88,9 mm | 10–12 mm | Supermarktstandaard, magazijn |
| 5.8" | ~155mm | ~73 mm | 11–13 mm | Middelgrote- boodschappen, promoties |
| 9.7" | ~235 mm | ~160mm | 13–16 mm | Elektronica, wijn, speciaalzaken |
✓=bevestigd door Legoyo's4,2-inch ESL-specificatieblad. Andere cijfers zijn representatief voor de e-inkt ESL-constructie bij elk schermformaat; verifieer individuele productpagina's voordat u bestellingen voltooit.
Een diepte van 8–16 mm is ongeveer de dikte van een standaard platgelegde creditcard - en vormt geen noemenswaardige belemmering voor een gondelplank. De cijfers dieDoenproblemen veroorzaken als ze verkeerd zijn, zijn de labelbreedte en labelhoogte, niet de diepte. Daarover hieronder meer.

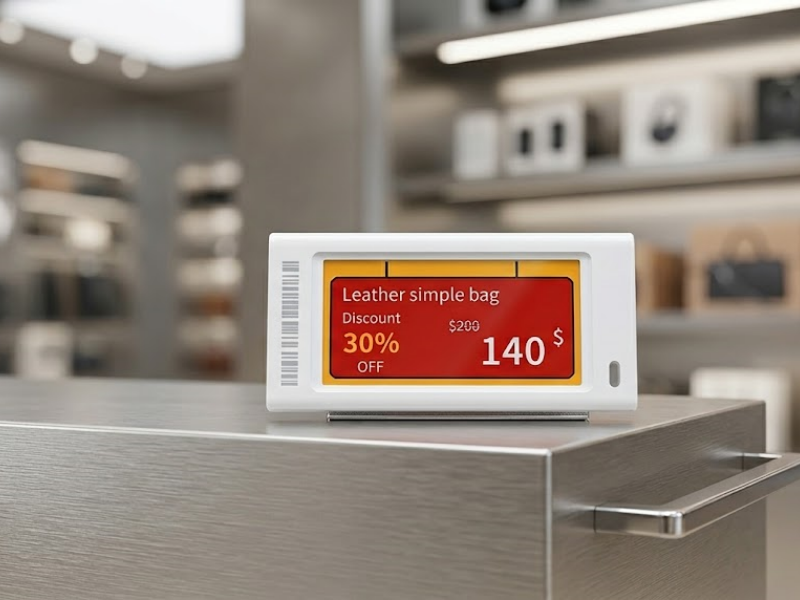

Hoe verhouden ESL's zich tot uw huidige installatie van papieren etiketten?
Het standaardantwoord van leveranciers is dat ESL's "bijna geen ruimte" innemen - accuraat maar nutteloos als u probeert uit te vinden of u toestemming krijgt of verliest in verhouding tot wat u vandaag heeft.
Een typische papieren labelhouder omvat een plastic klikkanaal- (10–14 mm diep), het papieren inzetstuk zelf, en in veel winkels een promotieclip, plankspreker of bordhouder die nog eens 5–20 mm extra toevoegt. Een volledig gevulde papieren etiketstrook aan de rand van het schap steekt gewoonlijk uit12–28 mm, afhankelijk van hoeveel accessoires er zijn bevestigd.
Legoyo's 4,2" ESL van 10-12 mm klikt rechtstreeks in de meeste standaard plankrails. Het papierkanaal blijft op zijn plaats en de ESL wordt eroverheen gemonteerd, of wordt hoe dan ook volledig verwijderd -, het resulterende uitsteeksel is gelijk aan of ondieper dan wat het heeft vervangen.
Voor een gedetailleerde vergelijking-aan-zij van operationele verschillen,De dekking van retailtechnologie in het Shelby Report
biedt nuttig perspectief van winkels die de overstap hebben gemaakt. Onze eigen gids voorESL versus papieren etikettenbestrijkt de volledige operationele vergelijking.
Drie dingen die u moet controleren voordat u uw labelformaat kiest
De meeste problemen met de schapruimte- bij ESL-projecten zijn terug te voeren op het overslaan van een van de drie controles vóór het bestellen.
1. Etiketbreedte versus de breedte van uw product
Lichaamsdiepte is zelden het probleem. De dimensie die echte hoofdpijn veroorzaakt isbreedte van het etiket in verhouding tot de toegewezen planksleuf van het product. Als een product in een gleuf van 60 mm zit en u een label bestelt met een body van 97,4 mm, overlapt u de aangrenzende gleuf of verliest u één tegenoverliggende positie van uw schappenplan. Geen van beide is acceptabel tijdens de -implementatie.
Voordat u de maatkeuze definitief maakt, meet u de smalste productcategorie in uw winkel en bevestigt u dat de door u gekozen labelbreedte binnen dat bereik valt. Met een meetlint duurt dit 30 minuten en voorkomt u de meest voorkomende maatfout bij volledige- ESL-implementaties in winkels.
2. Etikethoogte versus de voorkant van het product
De labelhoogte bepaalt hoeveel van de voorkant van het product onder de plankrand verborgen is. Legoyo's 2,13"-label van 38 mm hoog blokkeert een klein deel van een standaard drankfles. Het 9,7"-label van 160 mm bedekt een groter deel.
Voor posities op de onderste- plank waar klanten hurken om labels van dichtbij te lezen-, werken kleinere meestal beter - niet vanwege de diepte, maar omdat een compact label met een duidelijke lay-out gemakkelijker te analyseren is vanaf 30 cm dan een groot label vol met tekst. Stem de etiketgrootte af op de manier waarop klanten fysiek omgaan met die plankhoogte, en niet alleen op het gebied van de schermafmetingen-.
3. Wat gebeurt er met uw bestaande labelkanaal
Dit is de eerste vraag-die kopers bijna altijd stellen, maar zelden direct stellen:Moet ik mijn huidige papieren labelstrips verwijderen voordat ik ESL's installeer?In de meeste gevallen niet. De ESL's van Legoyo zijn ontworpen voor drop-in-installatie zonder aanpassingen aan de planken. - Ze maken gebruik van clip--, magnetische, penhaak- en zelfklevende bevestigingen die op of naast bestaande railsystemen werken. Installatieteams kunnen doorgaans 500+ labels in één ploegendienst op standaard gondelstellingen plaatsen. Als het om oudere of niet-standaard railprofielen gaat, zorgt een adapterclip voor compatibiliteit zonder structurele werkzaamheden. Destap-voor-stap ESL-installatiegidsomvat beide scenario's.
Maataanbevelingen per winkelomgeving
Kruidenier supermarkten
Het assortiment van 2,13"–4,2" dekt het merendeel van de standaard boodschappenrekken. Voor hoge-SKU-secties met smalle productzijden houdt - specerijen, kruiden, snacks, sauzen - 2.13" of 2,66" de labelbreedte comfortabel binnen de beschikbare ruimte. Voor bredere producten zoals verpakte goederen of dranken, waarbij het weergeven van een QR-code of promotionele tekst naast de prijs van belang is, is 4,2" niet voor niets de wereldwijde retailstandaard: het past op het breedste scala aan gondelbaanprofielen en biedt de juiste balans tussen schermruimte en schapdichtheid. Bekijk hoe dit zich uitspeelt in echte winkelformaten in Legoyo's overzicht van
ESL-implementaties van supermarkten.Gemakswinkels
De SKU-dichtheid is lager dan die van een supermarkt, maar de schapruimte per product is kleiner. De 2,66" werkt goed voor de meeste C-winkelgondelconfiguraties. Eén ding dat de eerste- gebruikers van gemakswinkels verbaast: omdat de voetafdruk van de winkel klein is, bestrijkt één enkel draadloos toegangspunt in bijna alle gevallen de gehele verkoopvloer, dus de infrastructuurplanning is minimaal. Plafondmontage zorgt ervoor dat alle hardware volledig uit de schappen blijft. Hoe dat werkt, hangt af van de draadloze ESL-standaard die u kiest - onze vergelijking vanBluetooth versus Wi-Fi versus Sub-GHz ESL-systemenlegt de dekking en de -levensduur--afwegingen van de batterij uit.
Apotheken
De kritische variabele in apotheekomgevingen is de etiketbreedte, niet de diepte. In de schappen van apotheken staan blisterverpakkingen, tubes en eenheids-dosisdozen -, waarvan de meeste smal zijn. Een label dat technisch goed in de diepte is, zal nog steeds een visuele puinhoop creëren als het in het aangrenzende SKU-slot terechtkomt, wat vooral storend is in planogram{{4}gecontroleerde OTC-secties. Het bereik van 1,53"–2,13" is standaard voor apotheekrekken met hoge-dichtheid; 2,66" werkt voor bredere- OTC- of medische apparaatsecties. Controleer de lichaamsbreedtes inLegoyo's ESL-retailcatalogusvoordat u uw bestelling bevestigt.
Detailhandel in gespecialiseerde elektronica en elektronica
Brede planken, minder SKU's en producten waarbij specificatiedetails de beslissing beïnvloeden. De 5,8"–9,7"-reeks verdient hier zijn grotere voetafdruk door garantievoorwaarden, productspecificaties en QR-codes weer te geven naast de prijs--inhoud die echt weloverwogen aankopen stimuleert. Door de bredere productzijden die gebruikelijk zijn in de detailhandel in elektronica en huishoudelijke artikelen, is de breedte van het etiket in deze formaten zelden een schappenplanconflict.
Gekoelde en bevroren displays
Standaard e-inkt ESL's werken van 0 graden tot 40 graden. Voor gekoelde en diepvrieskisten zijn speciaal-gebouwde modellen voor lage- temperaturen nodig die geschikt zijn voor -20 graden of lager. Deze zijn verkrijgbaar in de meeste standaardmaten van Legoyo en gebruiken dezelfde clip-bij montage - geen aangepaste planken vereist. Controleer altijd de specificatie van de bedrijfstemperatuur voordat u bestelt voor koude-ketensecties.
Vier maatbeslissingen die echte ruimteproblemen veroorzaken
Bestellen op schermgrootte zonder de breedte van het etiket te controleren
Schermgrootte is de diagonale afmeting van het scherm, niet de breedte van de labeltekst. Verschillende beeldverhoudingen betekenen dat een label van 5,8 inch (155 mm breed) en een label van 4,2 inch (97,4 mm breed) aanzienlijk verschillende bodybreedtes hebben, ondanks dat het beide standaardformaten zijn. Vergelijk altijd het etiketlichaamsbreedtetegen uw smalste productzijde voordat u een bulkbestelling plaatst - niet de schermdiagonaal.
Ervan uitgaande dat alle plankrails standaard ESL-clips accepteren
De meeste gondelrekken die in de afgelopen 15 jaar zijn geïnstalleerd, zijn compatibel met standaard klik-in ESL-clips. De uitzonderingen zijn oudere armaturen van voordat ESL-adoptie wijdverspreid werd, koelkastdeuren en enkele magazijnpalletstellingen. Test een fysiek exemplaar op uw specifieke spoorprofiel voordat u het -in de hele winkel uitrolt. Het is een controle van 10- minuten die een probleem met het stoppen van de implementatie- op de installatiedag voorkomt - en dit is de reden dat Legoyo aanbeveelt monsters te bestellen voordat er grote hoeveelheden worden vastgelegd.
Gebruik grote-labels op de onderste- plankposities
Het probleem op de onderste planken is niet de diepte - maar de leesbaarheid. Een klant die hurkt om naar een product op de onderste-plank te kijken, ziet een etiket op een afstand van 20 tot 40 cm. Een groot label met veel promotieteksten is op die afstand moeilijker te analyseren dan een compact label met een duidelijke,-prijsweergave met hoog contrast. Kleinere labels onderaan, groter op ooghoogte, is een lay-outprincipe dat geldt ongeacht welke technologie u gebruikt.
Geen plan voor eindkappen en promotiemateriaal
Rechte gondelbanen zijn eenvoudig. Voor eindkappen, gebogen eindbevestigingen en vrijstaande reclameboxen zijn soms schuine beugels nodigof op maat gemaakte montageoplossingen die geen deel uitmaken van een standaard gondelbestelling. Deze zijn gemakkelijk over het hoofd te zien bij het plannen vanaf een plattegrond. Het identificeren ervan tijdens een pre-pilot-site-onderzoek voegt vrijwel geen tijd toe aan de planning en voorkomt een rommelige-implementatie-improvisatie. Als je het wilt begrijpen
hoe ESL-systemen van begin tot eind werkenvan hardware tot software, deze gids bestrijkt het volledige plaatje.Snelle referentie: Aanbevolen ESL-grootte per planktype
| Plank / producttype | Aanbevolen maat | Lichaamsdiepte | Belangrijke overweging |
|---|---|---|---|
| Kleine boodschappen (potjes, zakjes, kruiden) | 1.53"–2.13" | 8–10 mm | De breedte van het etiket moet binnen de productsleuf blijven |
| Standaard boodschappen (verpakte goederen, drankjes) | 2.66"–4.2" | 9–12 mm | 4,2" heeft de grootste compatibiliteit met gondelrails |
| Apotheek / OTC (blisterverpakkingen, tubes) | 1.53"–2.13" | 8–10 mm | Breedte is de kritische variabele, niet diepte |
| Gemakswinkel (gemengde goederen) | 2.13"–2.66" | 9–11 mm | Controleer de spoorcompatibiliteit; één AP bestrijkt meestal de volledige vloer |
| Specialiteit / elektronica / huishoudelijke artikelen | 5.8"–9.7" | 11–16 mm | Gebruik extra schermruimte voor specificaties en QR-codes |
| Gekoelde/diepvriesvitrine | 2,66"–4,2" (model met lage-temperatuur) | 9–12 mm | Bevestig min. bedrijfstemperatuurspecificatie voordat u bestelt |
Voordat u bestelt: een maatchecklist van vijf- punten
- Meet uw smalste productbekleding.De breedte van uw label moet binnen die sleuf passen, zonder overlap.
- Compatibiliteit met testrails.Vraag een fysiek monster aan en klem het op uw specifieke plankrail voordat u een bulkbestelling plaatst.
- Let op om welke plankhoogtes het gaat.De onderste- plankposities geven de voorkeur aan kleinere, schonere labels; Planken op oog-niveau kunnen meer informatie bevatten.
- Markeer alle gekoelde of diepvriesafdelingen.Hiervoor zijn speciale modellen voor lage{0}}temperaturen nodig -bevestig de temperatuurspecificaties voordat u bestelt.
- Identificeer eindkappen en niet-standaard armaturen.Deze hebben mogelijk aangepaste beugels nodig; neem die reikwijdte mee in uw pilotplan.
Veelgestelde vragen
Vraag: Zullen elektronische schaplabels de streepjescode op mijn producten blokkeren?
A: Nee. ESL's worden op de plankrand - de voorste railstrip - gemonteerd, niet op het product zelf. De barcode op de productverpakking bevindt zich boven en achter het etiket, volledig zichtbaar. Het enige scenario waarin de labelhoogte een probleem wordt, is als een groot-label op een zeer kort product wordt geïnstalleerd. Daarom is het van belang om de labelhoogte aan te passen aan de productgrootte - en waarom kleinere labels beter werken voor compacte artikelen zoals sachets of blisterverpakkingen.
Vraag: Moet ik mijn bestaande papieren labelstrips verwijderen om ESL's te installeren?
Antwoord: Meestal niet. De clip-- en magnetische montage-ontwerpen van Legoyo werken op of naast bestaande labelrailsystemen zonder gereedschap of structurele aanpassingen. Voor oudere of niet-standaard railprofielen - die vaak voorkomen in koelkasten of gondelarmaturen van vóór-2010, lost een adapterclip in de meeste gevallen de compatibiliteit op. Bekijk het volledige proces in Legoyo's ESL-installatiegids.
Vraag: Hoe ver steken elektronische schaplabels uit de schaprand?
A: Legoyo's e-inkt ESL's zijn 8–16 mm diep, afhankelijk van de grootte. De modellen van 2,66" en 4,2" - die het meest worden gebruikt - steken 9–12 mm uit. Een standaard plastic labelkanaal met een papieren inzetstuk is doorgaans 10–14 mm, dus ESL's zijn vergelijkbaar en vaak ondieper zodra het papierkanaal is verwijderd.
Vraag: Neemt het draadloze toegangspunt ruimte in beslag op de planken?
A: Nee. Het toegangspunt wordt aan het plafond of hoog aan de muur gemonteerd, niet op merchandiseplanken. Voor de meeste kleine en middelgrote-winkels bestrijken één of twee toegangspunten de volledige verkoopvloer. De draadloze standaard die u kiest, is van invloed op het dekkingsbereik en de batterijprestaties. - In onze gids over Bluetooth versus Wi-Fi versus Sub-GHz ESL-systemen worden de afwegingen- uitgelegd.
Vraag: Zijn er ESL's ontworpen voor koelschappen?
EEN: Ja. Speciaal-gebouwde e-inkt-ESL's met lage- temperatuur zijn beschikbaar in de meeste standaardformaten en zijn geschikt voor −20 graden of lager. Ze gebruiken bij de montage dezelfde clip- als modellen voor omgevingstemperatuur-, dus er zijn geen aanpassingen aan de plank nodig. Bevestig de specificatie voor de minimale bedrijfstemperatuur bij het bestellen van koude-kettingsecties - deze verschilt per model.
Vraag: Welke maat moet ik als monster aanvragen?
A: Begin met de 4,2" -, dit is wereldwijd het meest gebruikte formaat en compatibel met de meeste standaard gondelrailsystemen. Als uw winkel over grote delen met smalle- productschappen beschikt (apotheek, cosmetica, kruidengang), vraag dan ook een monster van 2,13" of 2,66" aan. Een vergelijking-aan- uw werkelijke schap duurt vijf minuten en beantwoordt elke vraag die een specificatieblad niet kan beantwoorden. voorbeelden rechtstreeks van Legoyo hier.
