Deze storingen hebben patronen en de meeste kunnen binnen 30 minuten of minder worden gediagnosticeerd. Deze handleiding is opgebouwd rond hoe het oplossen van problemen feitelijk werkt: beginnend bij wat u op het scherm kunt zien, en vervolgens terugwerkend naar de oorzaak. Of je het nu volhoudtcommerciële LCD-schermenin de detailhandel, panelen in openbare kiosken draaien of fouten in embedded hardware opsporen tijdens de ontwikkeling, is het diagnostische proces hetzelfde.
Snelle symptoomreferentie
Gebruik deze tabel als uw eerste filter. Meerdere oorzaken kunnen hetzelfde symptoom veroorzaken, dus behandel het als een startrichting en niet als een definitief antwoord.
| Symptoom | Meest waarschijnlijke oorzaak | Eerste actie |
|---|---|---|
| Volledig donker scherm, geen achtergrondverlichting | Stroomstoring of doorgebrande zekering | Meet de ingangsspanning op de modulepinnen |
| Scherm aan maar erg zwak | Verslechtering van de achtergrondverlichting of falende LED-array | Test het achtergrondverlichtingscircuit onafhankelijk |
| Vaag beeld alleen zichtbaar met een zaklamp | Achtergrondverlichting defect - paneel zelf is functioneel | Inspecteer de LED-strips en het drivercircuit |
| Flikkerend of knipperend display | Losse lintkabel of onstabiele voedingsspanning | |
| Verticale of horizontale lijnen over het scherm | Gebarsten substraat of driver-IC-fout | Visuele inspectie; stuurprogrammabord verwisselen |
| Vervormde of ontbrekende tekens | Protocol komt niet overeen of firmwarefout | Controleer de communicatie-instellingen aan de hand van het gegevensblad |
| Wit scherm zonder inhoud | Initialisatiefout of signaalverlies | Controleer de protocolconfiguratie; bevestig de reset-timing |
| Aanhoudend spookbeeld of inbranden- | Statisch beeld op verouderd paneel te lang | Machtscyclus; pixel uitvoeren-testpatroon vernieuwen |
| Aanraakinvoer registreert niet | Beschadigde aanraakkabel of beschadigde firmware | Controleer lintkabel; re-Flash Touch-controller |
| Willekeurige resets of power cycling | Spanningspiek of onvoldoende stroomcapaciteit | Voeding meten met oscilloscoop; overspanningsbeveiliging toevoegen |
Wat veroorzaakt daadwerkelijk defecten aan de LCD-module?
Verslechtering van de achtergrondverlichting
De achtergrondverlichting is de meest voorkomende fout in één-component van LCD-modules. LED-arrays dimmen geleidelijk gedurende hun operationele levensduur - fabrikanten komen in aanmerking voor productenJEDEC-testnormen voor de betrouwbaarheid van halfgeleidersen de geschatte levensduur varieert aanzienlijk tussen panelen van consumentenkwaliteit- en industriële- kwaliteit. Raadpleeg altijd het datablad van uw specifieke module voor de geschatte levensduur onder uw bedrijfsomstandigheden, en niet voor een generiek sectorcijfer.
Een beeldscherm met een slechte achtergrondverlichting doorstaat nog steeds de elektrische controles. Het paneel werkt - het kan gewoon geen leesbaar beeld produceren bij normaal omgevingslicht. Als het scherm er acceptabel uitziet in een donkere kamer, maar bijna onzichtbaar wordt onder felle kantoorverlichting of buitenshuis, is de achtergrondverlichting het eerste dat moet worden getest.
⚠️ Veelgemaakte fout:compenseren voor een dimmende achtergrondverlichting door de helderheid maximaal te zetten. Dit versnelt de slijtage van LED's en verkort de resterende levensduur van een toch al-degraderend onderdeel. Door vanaf het begin hardware met de juiste helderheid te selecteren, wordt het probleem volledig vermeden - kijk wat het verschil maaktcommerciële-LCD-modulesvan alternatieven voor consumenten-kwaliteit.
Connector- en kabelproblemen
Lintkabels, zebraconnectoren en soldeerverbindingen gaan achteruit onder trillingen, thermische cycli en herhaaldelijk buigen. De storingsmodus is bijna altijd met tussenpozen: flikkeren in bepaalde richtingen, vallende displaysegmenten onder trilling, of een scherm dat werkt bij het opstarten maar faalt bij bedrijfstemperatuur. Door elke connector opnieuw te plaatsen voordat u onderdelen bestelt, wordt een aanzienlijk deel van de klachten in het veld kosteloos opgelost.
Omgevingsstress
Koude vertraagt de reactie van vloeibare kristallen; hitte versnelt de veroudering van de polarisator en delaminatie van de lijm; Vocht tast de elektroden van binnenuit aan, waardoor ontbrekende displaysegmenten ontstaan die in de loop van de weken geleidelijk verslechteren. Geef altijd op voor de slechtste- omstandigheden, niet voor de gemiddelde omstandigheden. Voor toepassingen in veeleisende omgevingen,geïntegreerde LCD-schermoplossingen met bijpassende milieuclassificatieszijn de moeite waard om te evalueren vóór de implementatie, en niet na een veldfout.
⚠️ Veelgemaakte fout:een beeldscherm testen in laboratoriumomstandigheden en ervan uitgaan dat het buitenshuis, in een koud magazijn of in de buurt van een vochtbron hetzelfde zal presteren - zonder te verifiëren dat de nominale IP-klasse en het temperatuurbereik van de module daadwerkelijk overeenkomen met de implementatieomgeving.
Problemen met de voeding en fouten in het stuurprogramma
Spanningspieken veroorzaken onmiddellijke schade aan het IC van de driver. Voedingsrimpel - AC-ruis op de DC-rail - veroorzaakt subtielere, cumulatieve schade: willekeurige resets, beeldruis en een kortere levensduur van de LED. Raadpleeg de datasheet van uw module voor de maximaal toegestane rimpelspanning; er is geen universele drempel die voor alle paneeltypes geldt.
Firmwarefouten en niet-overeenkomende protocollen vormen een aparte categorie die hardwarefouten op overtuigende wijze nabootst. Een wit scherm of vervormde uitvoer na een bordwissel of software-update is vaak een configuratiefout en geen kapot paneel. Dit onderscheid is van belang wanneerhet vergelijken van LCD- en LED-balkschermformaten- verschillende technologieën hebben verschillend protocolgedrag en foutsignaturen.
Diagnostisch proces in zes- stappen
Werk deze in volgorde door. Stop zodra u de fout identificeert. - onnodige swaps verspillen tijd en introduceren nieuwe variabelen.
Stap 1 - Visuele inspectie vóór het inschakelen-.Zoek naar scheuren, condensatie achter het paneel, brandplekken op de printplaat en verschoven of geknikte lintkabels. Als u fysieke schade constateert, schakel dan geen stroom in. Een kortgesloten verbinding kan trapsgewijze schade veroorzaken die veel duurder is dan de oorspronkelijke fout.
Stap 2 - Controleer de ingangsspanning.Gebruik een multimeter bij de voedingsingangspinnen van de module. Typische nominale spanningen voor TFT-panelen zijn 3,3 V, 5 V of 12 V - controleer uw gegevensblad. Een waarde die meer dan 5% buiten de specificaties ligt, rechtvaardigt onderzoek. Voor intermitterende fouten voegt u een oscilloscoop toe om de voedingsrimpel te controleren aan de hand van de toegestane specificatie van de datasheet.
Stap 3 - Isoleer de achtergrondverlichting.Schijn in een donkere kamer een zaklamp onder een hoek op het paneeloppervlak. Als u een vaag beeld kunt onderscheiden, is het paneel functioneel en is alleen de achtergrondverlichting uitgevallen. Deze enkele test elimineert de helft van de diagnostische boom in minder dan 10 seconden - en werkt even goedbar-formaat LCD-schermenzoals op standaard rechthoekige panelen.
Stap 4 - Verwissel kabels en kaarten methodisch.Laad een bekend-goed testpatroon. Vervang de lintkabel door een geverifieerd werkend apparaat. Als de fout de kabel volgt, is de kabel het probleem. Als het bij het bestuur blijft, is het bestuur de volgende. Vervang eerst het goedkoopste, meest toegankelijke onderdeel.
Stap 5 - Controleer het communicatieprotocol.Een wit scherm of een vervormde uitvoer na het wisselen van een bord is bijna altijd een configuratiefout. Controleer de baudrate (UART), de SPI-modus (CPOL/CPHA) of het I2C-adres aan de hand van het gegevensblad. Deze stap vangt een onevenredig groot deel van de fouten opkiosk-displayomgevingenwaarbij modules in het veld worden vervangen, vaak vanuit onvolledige documentatie.
Stap 6 - Repliceer de veldomstandigheden op de bank.Een beeldscherm dat in het laboratorium werkt, maar faalt tijdens de implementatie, heeft bijna altijd een thermische of trillingsoorzaak. Een connector die bij 22 graden marginaal is, kan bij 55 graden volledig openen. Pas gecontroleerde warmte toe tijdens testbanken - een fout die boven een bepaalde temperatuur verschijnt, identificeert thermische uitzetting direct als het mechanisme.
Repareren of vervangen? Een beslissingskader
Reparatie heeft zin wanneerde fout is gelokaliseerd in een enkel vervangbaar onderdeel - een kabel, een backlight-array, een firmware-update - de module maakt deel uit van een systeem waarbij het aanschaffen van een vervangend onderdeel aanzienlijke uitvaltijd of herontwerp met zich meebrengt, en de reparatiekosten duidelijk lager zijn dan bij een nieuw apparaat.
Vervanging is zinvoller wanneermeerdere symptomen verschijnen tegelijkertijd. Zwak achtergrondlicht, connectorslijtage en beeldschaduwen vormen samen een betrouwbare indicator voor het einde van de levensduur en zijn geen enkele, herstelbare fout. Vervanging is ook zinvol als een huidige module betere specificaties biedt - hogere helderheid, bredere bedrijfstemperatuur, betere bescherming tegen binnendringing - die de toekomstige onderhoudslast zouden verminderen.
Voordat u een van beide paden kiest, moet u deze vijf vragen doornemen:
- Is dit de eerste storing van het apparaat, of is dit al eerder gebeurd?
- Is de storing beperkt tot één enkel vervangbaar onderdeel?
- Blijven de totale reparatiekosten - onderdelen, arbeid en stilstandtijd - duidelijk onder de vervangingskosten?
- Zal het gerepareerde apparaat realistisch gezien de resterende onderhoudsbehoefte van het systeem doorstaan?
- Biedt een huidige vervanging aanzienlijk betere specificaties voor deze toepassing?
Als drie of meer antwoorden de voorkeur geven aan vervanging, is dat over het algemeen het duidelijkste pad. Blader door het volledigeassortimentofspreek met een specialistover sourcen. Voor retail- en bewegwijzeringscontexten,aangepaste LCD-configuraties voor signage in de detailhandelleveren vaak betere langetermijnresultaten op- dan een directe like-for-like-ruil.
Preventief onderhoud
- Milieucontroles:Implementeer binnen het nominale temperatuur- en vochtigheidsbereik van de module, waarbij u bij de planning de slechtst- omstandigheden gebruikt. In omgevingen met een hoge-vochtigheid zijn afgedichte behuizingen met geverifieerde IP-classificaties een vereiste en geen voorzorgsmaatregel.
- Energiebeheer:Gebruik gereguleerde voedingen met hardwarematige overspanningsbeveiliging. Vermijd dat de achtergrondverlichting continu op maximale helderheid draait. - Adaptieve helderheidsregeling vermindert LED-slijtage zonder zichtbare gevolgen voor de bruikbaarheid.
- Geplande inspecties:Maandelijks - controleer de plaatsing van de connector en controleer op condensatie. Voer elk kwartaal - een diagnostisch testpatroon uit en controleer de voedingsspanning onder belasting. Controleer jaarlijks - de toevoerrimpel en inspecteer de optische lagen op delaminatie of veroudering van de polarisator.

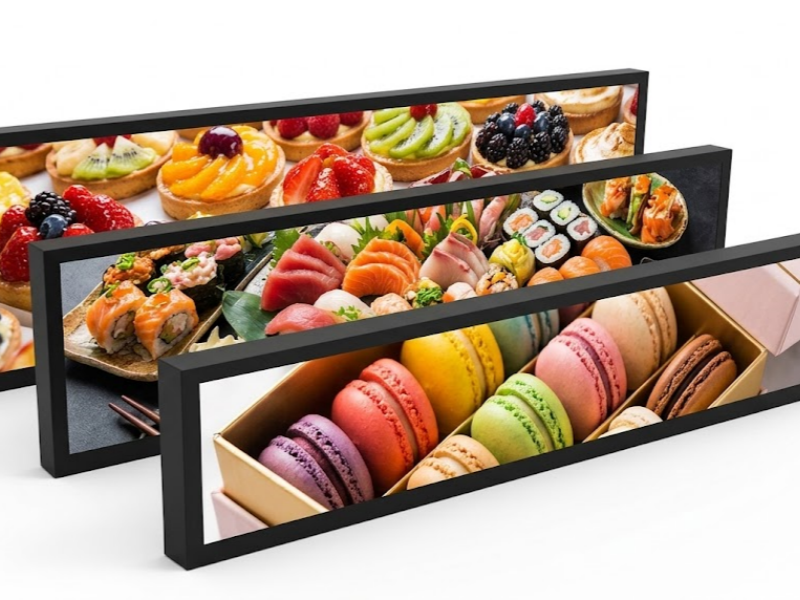

Voorzelf-terminalimplementaties die continu worden uitgevoerd in omgevingen met veel- verkeer, is de driemaandelijkse controle de- waardevolle onderhoudsactiviteit.Uitgerekte LCD-schermen die worden gebruikt in supermarktomgevingenworden geconfronteerd met specifieke blootstelling aan vocht en schoonmaakchemicaliën die in standaard onderhoudsschema’s mogelijk niet volledig worden aangepakt.
Veelgestelde vragen
Mijn LCD toont een wit scherm - is het paneel kapot?
Niet noodzakelijkerwijs. Een wit scherm is vaker een communicatie- of initialisatiefout dan fysieke schade. Controleer de protocolconfiguratie - baudsnelheid, SPI-modus of I2C-adres - aan de hand van het gegevensblad van de module. Dit is vooral relevant na een firmware-update of bordwissel waarbij de instellingen mogelijk niet correct zijn overgedragen.
Hoe weet ik of de achtergrondverlichting of het LCD-paneel defect is?
Schijn met een zaklamp onder een hoek op het schermoppervlak in een donkere kamer. Als u een vaag beeld ziet, produceert het paneel de juiste uitvoer en is alleen de achtergrondverlichting uitgevallen. Helemaal geen beeld onder een zaklamp betekent dat de fout zich in het paneel, het driverbord of het signaalpad daartussen bevindt.
Kan een flikkerend display worden verholpen zonder de module te vervangen?
In de meeste gevallen wel. Flikkeren wordt meestal veroorzaakt door een losse lintkabel, een marginale soldeerverbinding of een overmatige toevoerrimpel. Door connectoren opnieuw aan te sluiten en de stabiliteit van de voedingsspanning onder belasting te controleren, worden de meeste klachten over flikkeringen opgelost voordat vervanging van componenten nodig is.
Is het veilig om een beeldscherm in te schakelen dat is blootgesteld aan vocht?
Nee. Laat de module volledig drogen in een omgeving met lage-vochtigheid voordat u de voeding inschakelt. Als u een nat scherm inschakelt, riskeert u corrosie van de elektroden en kortsluiting die het paneel permanent kunnen beschadigen.
Waarom werkt mijn display op de bank, maar faalt het in het veld?
Intermitterende veldfouten-worden bijna altijd veroorzaakt door thermische uitzetting bij bedrijfstemperatuur, trillingen-geïnduceerde connectorintermittaties of condensatie tijdens het opstarten. Repliceer de daadwerkelijke implementatieomgeving - temperatuur, trillingen, vochtigheid - tijdens benchtests. Voor hulp bij het selecteren van hardware die consistenter met veeleisende omstandigheden omgaat,dit overzicht van hoogwaardige-LCD-schermoptiesomvat de specificatieverschillen die er het meest toe doen.
Conclusie
Fouten in de LCD-module zijn leesbaar als u eenmaal weet waar u op moet letten. Een donker paneel, een flikkerend scherm, verminkte uitvoer - worden allemaal weergegeven in een overzichtelijke lijst met mogelijke oorzaken, en een gestructureerd diagnostisch proces vindt de daadwerkelijke fout sneller dan het willekeurig vervangen van componenten. Hetzelfde proces vertelt u ook duidelijk wanneer de reparatie is voltooid en vervanging de juiste oplossing is.
